تبدیل HDMI به SDI

ویژگی تبدیل HDMI به 3G SDI

نمایش از دستگاه HDMI روی نمایشگر SDI

عملکرد رابط SDI روی نرخ تبادل: 2.970 Gbit/s, 2.970/1.001 Gbit/s, 1.485 Gbit/s, 1.485/1.001 Gbit/s and 270 Mb/s

پشتیبانی از تایمینگ HDMI ورودی: 480i@59.94, 576i, 720p@50/59.94/60, 1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60

تبدیل سیگنال HDMI به SDI:

480i/576i to SD-SDI (SMPTE 259M-C, at bitrates of 270 Mbit/s)

720p/1080i to HD-SDI (SMPTE 292M, at bitrates of 1.485 Gbit/s or 1.485/1.001 Gbit/s)

1080p to 3G-SDI (SMPTE 424M/425M-AB, at bitrates of 2.970 Gbit/s and 2.970/1.001 Gbit/s)

پشتیبانی خروجی SDI تا فاصله 100 متر 3G-SDI، فاصله 200 متر HD-SDI و فاصله 300 متر SD-SDI

نرخ انتقال SDI با سرعت: 2.970Gbit/s, 2.970/1.001Gbit/s

رزولیشن ورودی و خروجی: 480i, 576i, 720p@50/59.94,60 ,1080i@50/59.94/60 1080p@23.97/24/25/29.97/30/50/59.94/60

منبع تغذیه برق: DC 5V-12V

توان مصرفی: 5 وات (حداکثر)

پورت ورودی: HDMI x 1

پورت خروجی: BNC (SDI/HD-SDI/3G-SDI) x 1

ابعاد: 80x41x25 میلی متر

وزن: 150 گرم

محتویات جعبه: مبدل HDMI به 3G SDI، آداپتور 5V/1A DC، دفترچه راهنما

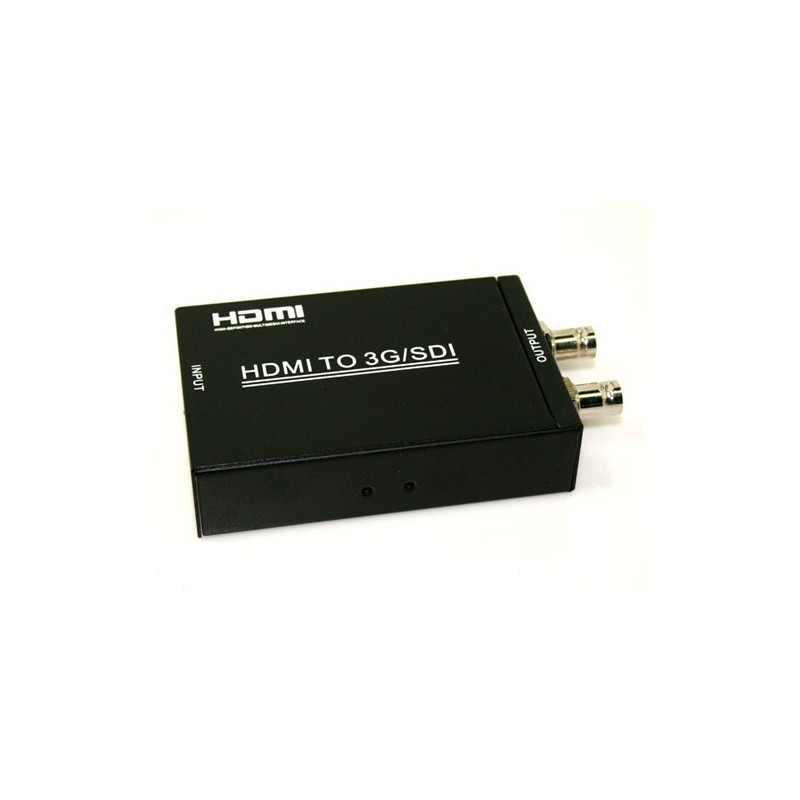

HDMI to 3G SDI Converter / 1080p

Shows HDMI source on SDI display
SDI interface operates at bitrates of 2.970 Gbit/s, 2.970/1.001 Gbit/s, 1.485 Gbit/s, 1.485/1.001 Gbit/s and 270 Mb/s.
Supports HDMI input timings: 480i@59.94, 576i, 720p@50/59.94/60, 1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60.
Converts HDMI signal to SDI:
480i/576i to SD-SDI (SMPTE 259M-C, at bitrates of 270 Mbit/s)
720p/1080i to HD-SDI (SMPTE 292M, at bitrates of 1.485 Gbit/s or 1.485/1.001 Gbit/s)
1080p to 3G-SDI (SMPTE 424M/425M-AB, at bitrates of 2.970 Gbit/s and 2.970/1.001 Gbit/s)
Supports SDI output distance up to 100 meters (3G-SDI), 200 meters (HD-SDI), or 300 meters (SD-SDI)

SPECIFICATIONS
Input Port: 1 x HDMI
Output Port: 1 x BNC (SDI/HD-SDI/3G-SDI)
SDI Transmission Rates: 2.970 Gbit/s and 2.970/1.001 Gbit/s
In/Output Resolution: 480i, 576i, 720p@50/59.94,60 ,1080i@50/59.94/60 1080p@23.97/24/25/29.97/30/50/59.94/60
Power Supply: DC 5V -12V
ESD Protection Human body model: ±8kV (air-gap discharge) , ±4kV (contact discharge)
Dimension: 80mm x 41mm x 25 mm
Weight (g): 150
Operating Temperature: 0°C ~ 40°C / 32°F ~ 104°F
Storage Temperature: -20°C ~ 60°C / -4°F ~ 140°F
Relative Humidity: 20 ~ 90% RH (Non-condensing)
Power Consumption (Max): 5W
PACKAGE CONTENTS: 3G HDMI to SDI Converter x 1PCS, 5V/1A DC Power Supply Adapter x 1PCS, Operation Manual x 1PCS
